KINCIR ANGIN UNTUK AERASI DI TAMBAK BANDENG/UDANG (GAMBAR DAN HASILNYA/TERBARU)

TURBIN BULGIS SPIRAL
BERGERAK PADA KECEPATAN ANGIN 0.7 M/S

DUKUNGAN & PERTANYAAN AGAN/I
SANGAT MEMBANTU KELANGSUNGAN KINERJA TBS


SEKILAS KEGUNAAN TBS
Quote:TURBIN BULGIS SPIRAL (TBS) ini dikhususkan untuk menggerakkan sebuah sistem aerasi buatan pada area tambak ikan, dimana selama ini para petani tambak ikan memanfaatkan energi listrik untuk menghasilkan aerasi buatan pada tambak mereka.
TBS memanfaatkan energi angin yang tersedia di area tambak. Selain itu, TBS bisa menjadi pembangkit listrik yang manfaatnya bisa dijadikan penerangan pada lampu, menghidupkan mesin, kulkas dll, serta dapat dijadikan sebagai penggerak pompa air untuk menaikkan air dan mengisi air di pesawahan yang letaknya jauh dari saluran air/irigasi.

Dibawah ini, realisasi TBS yang sudah ada di area tambak,
tepatnya di daerah Tambak Sumur. Karawang, Jawa Barat

Realisasi TBS :

Spoiler for samping kanan:

Spoiler for samping kiri:

Spoiler for depan:

Spoiler for di siang hari:

Pembuatan TBS dilakukan di Gedung LABORATORIUM TEKNIK PRODUKSI ITENAS, BANDUNG

Spoiler for TBS HIJAU 1 :

Spoiler for TBS HIJAU 2 :

Spoiler for TBS PUTIH :

Mesin Bubut adalah salah satu mesin yang digunakan untuk membuat TBS,
seperti terlihat pada gambar dibawah

Spoiler for MESIN BUBUT :

Spoiler for MESIN BUBUT :

Kompressor 3/4 HP adalah sebuah alat yang digerakkan oleh TBS,
seperti terlihat pada gambar dibawah

Spoiler for KOMPRESSOR 3/4 HP :

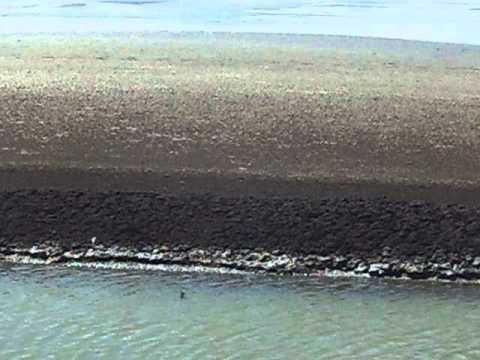

Hasil dari TBS tersebut (gelembung udara di dalam air) :

Spoiler for aerasi di tambak ikan (gelembung udara didalam air) :

Spoiler for aerasi di tambak ikan (gelembung udara didalam air) :

- Kinerja TBS Terlihat Pada Video Di Bawah

Spoiler for kinerja TBS:

Kinerja TBS Juga Tersedia di :
KLIK DISINI   (www.youtube.com)







- Serta Putaran TBS Terlihat Pada Video Di Bawah

Spoiler for Putaran TBS :

Putaran TBS Juga Tersedia Di :
KLIK DISINI  (www.youtube.com)






Kelebihan Turbin Bulgis Spiral :

Spoiler for kelebihan TBS:

Quote:

• Meminimalisir biaya pengeluaran listrik permusim/perpanen, dimana selama ini dengan memanfaatkan energi listrik sebagai penggerak aerator, para petani tambak mengeluarkan biaya yang cukup besar untuk menghasilkan aerasi buatan


• Mengurangi resiko kematian pada hewan air yang dibudidayakan


• Menambah daya tanam ikan/udang pada kolam


• Menumbuhkan lebih cepat tumbuh-tumbuhan/fitoplankton pada area tambak yang sekaligus pakan alami bandeng


• TBS Bergerak pada kecepatan angin rendah, dimana indonesia memiiki kecepatan angin yang relatif rendah


• Mudah dalam perawatan


• 1 TBS mampu mengaerasi pada 14 titik lokasi di area tambak, dimana bila di tinjau dari segi ekonomis,
  maka 1 TBS = 8 paddle wheel aerator. jika di tinjau dari harga, maka :
  misal => harga 1 paddle wheel aerator = 7,5 jt x 8 buah = 60 jt
  harga 1 TBS = 28 jt.. (nilai yang signifikan)


Kekurangan Turbin Bulgis Spiral :

Spoiler for Kekurangan TBS:

Quote:TBS bergerak hanya dengan mengandalkan angin yang berada di sekitar penyimpanan TBS,
walaupun demikian, cara lain untuk mendapatkan kecepatan angin minimal (untuk menggerakkan TBS) adalah dengan cara menaikkan konstruksi TBS (menara), sehingga pengguna tidak perlu merasa was-was/khawatir TBS tidak dapat bergerak/berfungsi.

KRITIK & SARAN AGAN/I
Sangat Membantu Perkembangan Perikanan Tradisional Indonesia
Terutama Realisasi/Fungsi/kinerja Turbin Bulgis Spiral Di area Tambak
Semoga Bermanfaat
Dan Terus Maju Dunia Perikanan Indonesia




Salam
Engineering TBS


TBS => TURBIN BULGIS SPIRAL
NAMA BULGIS DIAMBIL DARI NAMA IBU (MILA BULGIS BAWAZIR)
INDONESIA PUNYA EFISIENSI BARU
TERIMA KASIH
saran yang agan/i tulis di thread, kemudian saya rangkum


Quote:Quote:Original Posted By kucingnime ►
kalau angin nya kenceng banget misalnya, alat tetep aman toh gan ?
trus tbs nya ngikut kemana angin datang atau, udah fix baling2 nya gak bisa ngikut arah angin ?
- TBS bisa dikunci pada saat kecepatan angin maksimal
- TBS mengikuti arah angin, silahkan lihat di video, dan telaah.. TBS berbelok dan itu menandakan keflexible'an TBS pada saat beroperasi



Quote:Original Posted By iwang.nuari ►
thanks.

Quote:Original Posted By suronggolo ►
Kreatip ey

Quote:Original Posted By regularreader20 ►


Quote:Original Posted By Jonga23 ►


Mantap gan...lanjutkan.



Quote:Original Posted By nietche1 ►
keren gan karyanya...nitip jejak

Quote:Original Posted By BIN.a130 ►
Dana pembuatan 1 unit kincir(TBS) berapa gan?

berapa unit kincir(TBS) yang digunakan untuk mengaerasi 1 tambak(kolam) ?


Quote:Original Posted By iwang.nuari ►


sangat tajam dan bagus pertanyaannya, sehingga harus sedikit detail untuk menjelaskannya.. he he he he
Dana pembuatan dan Jasa untuk satu buah TURBIN => adalah 28 jt.. (untuk satu set)
dimana dalam satu set, terdiri dari :
- 1 buah turbin bulgis spiral
- 2 buah kompressor
- 100 meter selang udara
- 14 buah batu aerasi 8 inch
- 1 set kunci L ( uk kunci dalam turbin)
- 20 katup udara (plastik), dll

=> satu turbin mampu mengaerasi / memenuhi kebutuhan aerasi pada kolam dengan luas 400 meter persegi


Quote:Original Posted By ignis.fatuus ►
Wih keren gan karya ente sendiri.
Semoga seakin berkembang dan berkah gan

Quote:Original Posted By 170874 ►
Jayalah Indonesia.moga semakin banyak inovasi tehologi sprt ini



Quote:Original Posted By iwang.nuari ►
thanks.

Quote:Original Posted By suronggolo ►
Kreatip ey

Quote:Original Posted By regularreader20 ►


Quote:Original Posted By Jonga23 ►


Mantap gan...lanjutkan.



Quote:Original Posted By nietche1 ►
keren gan karyanya...nitip jejak

Quote:Original Posted By BIN.a130 ►
Dana pembuatan 1 unit kincir(TBS) berapa gan?

berapa unit kincir(TBS) yang digunakan untuk mengaerasi 1 tambak(kolam) ?


Quote:Original Posted By iwang.nuari ►


sangat tajam dan bagus pertanyaannya, sehingga harus sedikit detail untuk menjelaskannya.. he he he he
Dana pembuatan dan Jasa untuk satu buah TURBIN => adalah 28 jt.. (untuk satu set)
dimana dalam satu set, terdiri dari :
- 1 buah turbin bulgis spiral
- 2 buah kompressor
- 100 meter selang udara
- 14 buah batu aerasi 8 inch
- 1 set kunci L ( uk kunci dalam turbin)
- 20 katup udara (plastik), dll

=> satu turbin mampu mengaerasi / memenuhi kebutuhan aerasi pada kolam dengan luas 400 meter persegi


Quote:Original Posted By ignis.fatuus ►
Wih keren gan karya ente sendiri.
Semoga seakin berkembang dan berkah gan

Quote:Original Posted By tanahrumahoke ►
Kincir yg bentuknya unik, spiral
tidak seperti baling2 yg daunnya berpusat di satu sumbu
Dari samping mirip layar perahu, dan baru dari tampak depan terlihat bentuk kincirnya

Apresiatip
Mudah2an menjadi investasi baik buat TS dan jg buat kemajuan teknologi kultur perairan tanah air

Quote:Original Posted By tanahrumahoke ►


Dari sisi samping jelas keliatan, lebih mirip layar perahu dibanding baling2 konvensional
Tapi masuk akal juga, keduanya punya tujuan sama..
Menangkap angin dan mnengubahnya menjadi energi kinetik, cmiiw.


Quote:Original Posted By adrianwirawan91 ►


Keren gan, btw kalau minimum kecepatan anginnya berapa ya gan? Terus dalam sehari maks operating time biasanya berapa jam?


Quote:Original Posted By 19petruk19 ►
gokil ente gan

Quote:Original Posted By adrianwirawan91 ►


keren ya gan, bisa menghemat cukup besar tuhh ^ ^

Quote:Original Posted By Green.Emerald ►
Mantep gan, bikin proposal buat di di subsidiin ke petani tambak gan

Quote:Original Posted By iBoss3Angel ►
wah keren gan bs jadi duit itu

Quote:Original Posted By cheva ►


gan itu untuk perawatannya gmana? kira2 utk masa pemakaian bisa berapa tahun ?



Quote:Original Posted By iwang.nuari ►


perawatannya mudah, cukup dengan memakai pelumas (oli) pada bagian yang ada bearing...
gunanya agar tidak macet pada waktu berputar/beroperasi..(karat)

masa pemakaian tergantung dari operator yg merawat mgkn ya,, he he he (bcanda)

minimal 3 tahun..


Quote:Original Posted By iwang.nuari ►
thanks.

Quote:Original Posted By suronggolo ►
Kreatip ey

Quote:Original Posted By regularreader20 ►


Quote:Original Posted By Jonga23 ►


Mantap gan...lanjutkan.



Quote:Original Posted By nietche1 ►
keren gan karyanya...nitip jejak

Quote:Original Posted By BIN.a130 ►
Dana pembuatan 1 unit kincir(TBS) berapa gan?

berapa unit kincir(TBS) yang digunakan untuk mengaerasi 1 tambak(kolam) ?


Quote:Original Posted By iwang.nuari ►


sangat tajam dan bagus pertanyaannya, sehingga harus sedikit detail untuk menjelaskannya.. he he he he
Dana pembuatan dan Jasa untuk satu buah TURBIN => adalah 28 jt.. (untuk satu set)
dimana dalam satu set, terdiri dari :
- 1 buah turbin bulgis spiral
- 2 buah kompressor
- 100 meter selang udara
- 14 buah batu aerasi 8 inch
- 1 set kunci L ( uk kunci dalam turbin)
- 20 katup udara (plastik), dll

=> satu turbin mampu mengaerasi / memenuhi kebutuhan aerasi pada kolam dengan luas 400 meter persegi


Quote:Original Posted By ignis.fatuus ►
Wih keren gan karya ente sendiri.
Semoga seakin berkembang dan berkah gan

Quote:Original Posted By tanahrumahoke ►
Kincir yg bentuknya unik, spiral
tidak seperti baling2 yg daunnya berpusat di satu sumbu
Dari samping mirip layar perahu, dan baru dari tampak depan terlihat bentuk kincirnya

Apresiatip
Mudah2an menjadi investasi baik buat TS dan jg buat kemajuan teknologi kultur perairan tanah air

Quote:Original Posted By tanahrumahoke ►


Dari sisi samping jelas keliatan, lebih mirip layar perahu dibanding baling2 konvensional
Tapi masuk akal juga, keduanya punya tujuan sama..
Menangkap angin dan mnengubahnya menjadi energi kinetik, cmiiw.


Quote:Original Posted By adrianwirawan91 ►


Keren gan, btw kalau minimum kecepatan anginnya berapa ya gan? Terus dalam sehari maks operating time biasanya berapa jam?


Quote:Original Posted By 19petruk19 ►
gokil ente gan

Quote:Original Posted By adrianwirawan91 ►


keren ya gan, bisa menghemat cukup besar tuhh ^ ^

Quote:Original Posted By Green.Emerald ►
Mantep gan, bikin proposal buat di di subsidiin ke petani tambak gan

Quote:Original Posted By iBoss3Angel ►
wah keren gan bs jadi duit itu

Quote:Original Posted By cheva ►


gan itu untuk perawatannya gmana? kira2 utk masa pemakaian bisa berapa tahun ?



Quote:Original Posted By wiro_5ableng ►
idenya keren banget gan.

Quote:Original Posted By pakhlemu ►
untuk kecepatan angin rendah mungkin bisa dimanfaatkan rekayasa roda gigi seperti di sepeda gunung untuk meningkatkan rotasi. Semoga bisa membantu.

Quote:Original Posted By oddietata ►
mantaff gan.. terus berkarya lebih baik lagi gan agar karya karya mu kelak bisa melanglang buana ke negeri orang

Quote:Original Posted By gop ►
ninggalin jejak dl...
siapa tau nanti pengen nyoba..

Quote:Original Posted By mlutfi ►
Keren Gan



Quote:Original Posted By shinesouls ►
kalau dekat pantai, anginnya kan besar too ?

Quote:Original Posted By 7426770 ►
pengen mkasih mantap tambak(kolam) idenya kagak

Quote:Original Posted By adnan2396 ►
keren gan ide.nya,

Quote:Original Posted By 02.05.14 ►
wih keren dah

Quote:Original Posted By iwang.nuari ►


sipp gan...

Quote:Quote:Original Posted By kucingnime ►
kalau angin nya kenceng banget misalnya, alat tetep aman toh gan ?
trus tbs nya ngikut kemana angin datang atau, udah fix baling2 nya gak bisa ngikut arah angin ?
- TBS bisa dikunci pada saat kecepatan angin maksimal
- TBS mengikuti arah angin, silahkan lihat di video, dan telaah.. TBS berbelok dan itu menandakan keflexible'an TBS pada saat beroperasi

mantap gan.....

thanks.

Kreatip ey

waow


.....

kreatif smg smkin berlimpah hasilnya.....

Ini tambaknya agan TS ya, plus kincir anginnya juga hasil karya agan TS? MAntap euy....

Quote:Original Posted By Jonga23 ►
Ini tambaknya agan TS ya, plus kincir anginnya juga hasil karya agan TS? MAntap euy....

ya, punya dan karya sendiri..

Quote:Original Posted By ellsky ►
kreatif smg smkin berlimpah hasilnya.....

mksh...aminn

mantap gan

Quote:Original Posted By iwang.nuari ►


ya, punya dan karya sendiri..

Mantap gan...lanjutkan.

keren gan karyanya...nitip jejak

Dana pembuatan 1 unit kincir(TBS) berapa gan?

berapa unit kincir(TBS) yang digunakan untuk mengaerasi 1 tambak(kolam) ?

Quote:Original Posted By BIN.a130 ►
Dana pembuatan 1 buah kincir(TBS) berapa gan?

berapa kincir(TBS) yang digunakan untuk mengaerasi 1 tambak(kolam) ?


sangat tajam dan bagus pertanyaannya, sehingga harus sedikit detail untuk menjelaskannya.. he he he he
Dana pembuatan dan Jasa untuk satu buah TURBIN => adalah 28 jt.. (untuk satu set)
dimana dalam satu set, terdiri dari :
- 1 buah turbin bulgis spiral
- 2 buah kompressor
- 100 meter selang udara
- 14 buah batu aerasi 8 inch
- 1 set kunci L ( uk kunci dalam turbin)
- 20 katup udara (plastik), dll

=> satu turbin mampu mengaerasi / memenuhi kebutuhan aerasi pada kolam dengan luas 400 meter persegi

Quote:Original Posted By nietche1 ►
keren gan karyanya...nitip jejak

mksh...

Quote:Original Posted By iwang.nuari ►


sangat tajam dan bagus pertanyaannya, sehingga harus sedikit detail untuk menjelaskannya.. he he he he
Dana pembuatan dan Jasa untuk satu buah TURBIN => adalah 28 jt.. (untuk satu set)
dimana dalam satu set, terdiri dari :
- 1 buah turbin bulgis spiral
- 2 buah kompressor
- 100 meter selang udara
- 14 buah batu aerasi 8 inch
- 1 set kunci L ( uk kunci dalam turbin)
- 20 katup udara (plastik), dll

=> satu turbin mampu mengaerasi / memenuhi kebutuhan aerasi pada kolam dengan luas 400 meter persegi



Haha lumayan juga danany
Ok thx gan infony,
sukses bisnis tambakny gan

Quote:Original Posted By BIN.a130 ►



Haha lumayan juga danany
Ok thx gan infony,
sukses bisnis tambakny gan

he he he.. iya mas..
harganya tinggi, akan tetapi bila TBS sudah diterapkan, sangat terasa hemat nya,,
karena hasil aerasi jika dibandingkan dengan paddle wheel aerator hampir mendekati sama, dan teruji..

terima kasih masukannya.

Wih keren gan karya ente sendiri.
Semoga seakin berkembang dan berkah gan

Via: Kaskus.co.id
